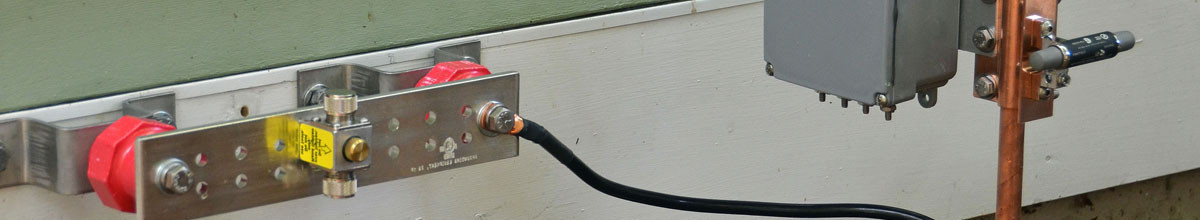

Заземление от компании Элмон220

Заземление в частном доме считается важной частью системы электроснабжения. Его монтируют с такими целями:

  1. Защита обитателей дома от поражения электротоком (при касании прибора с нарушенной изоляцией электропроводки);
  2. Корректная работа современных электрических устройств;
  3. Безопасная эксплуатация газового оборудования;
  4. Эффективная работа молниезащиты.

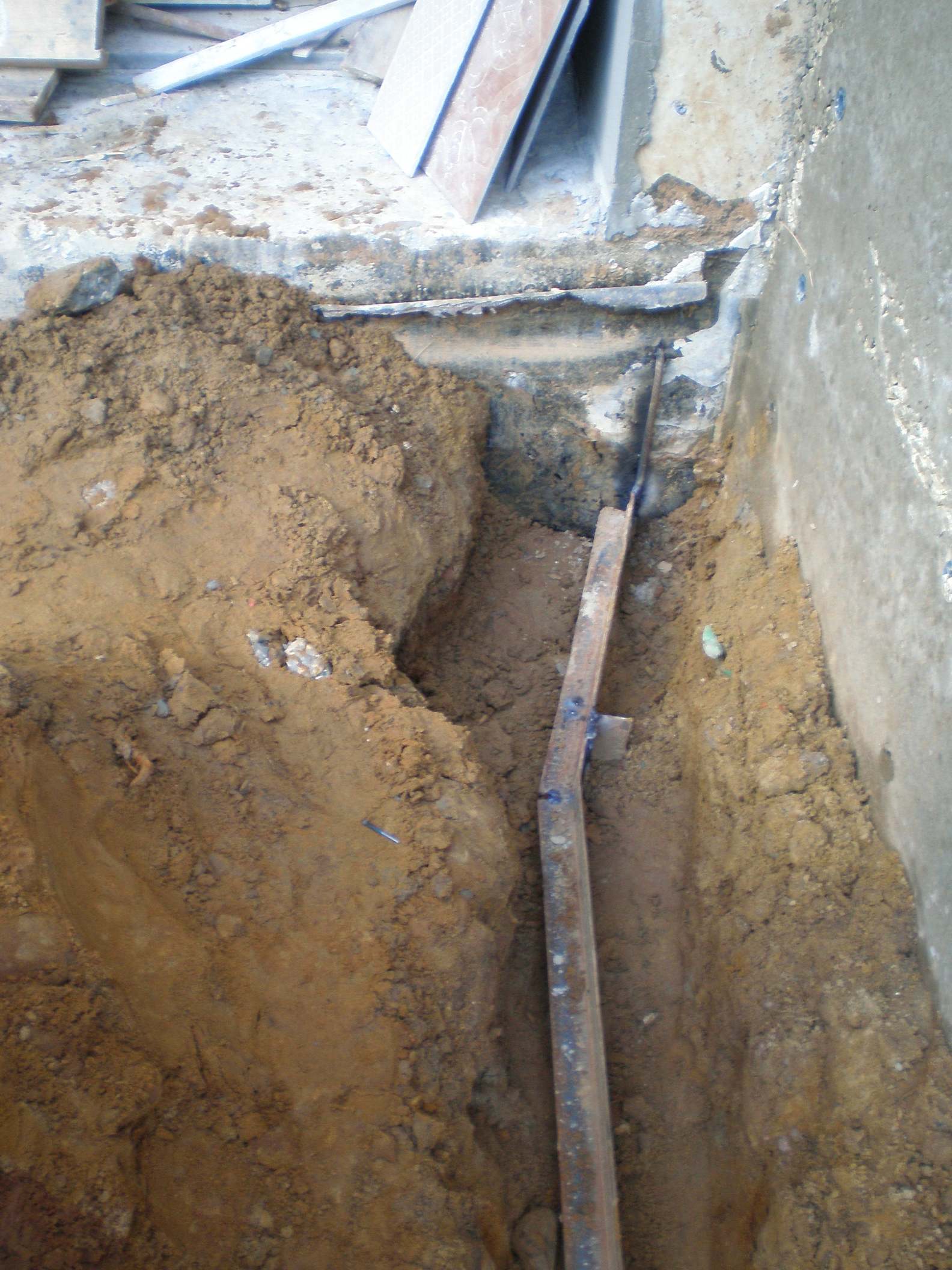

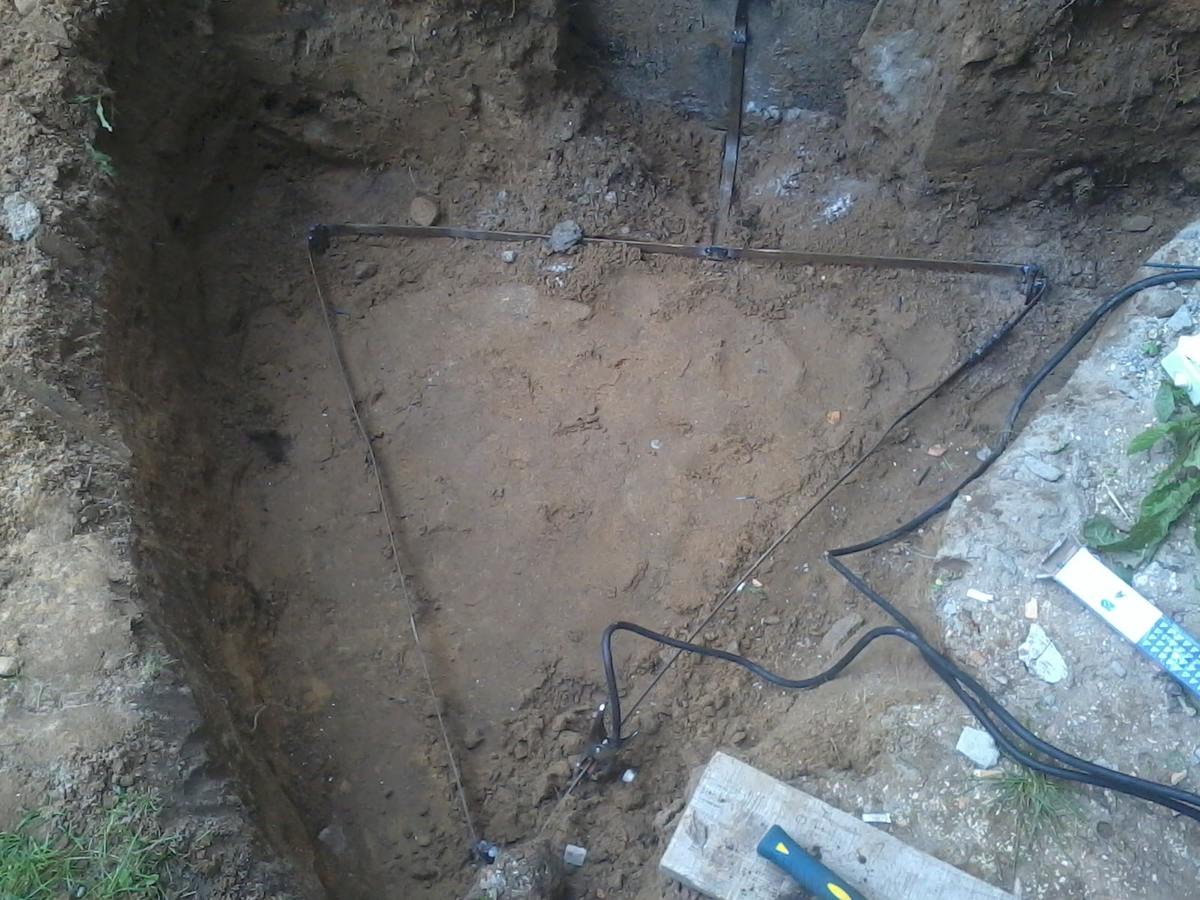

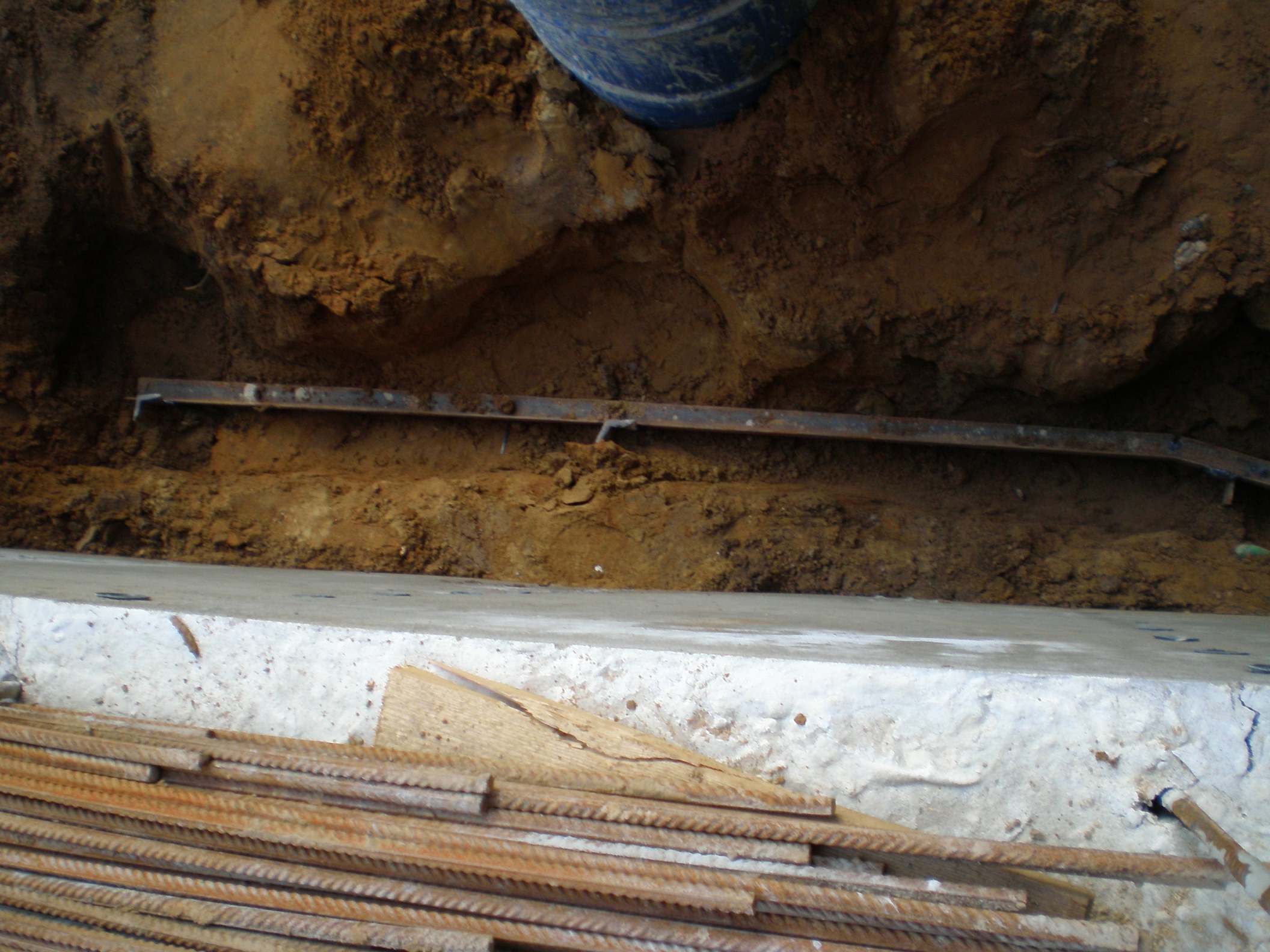

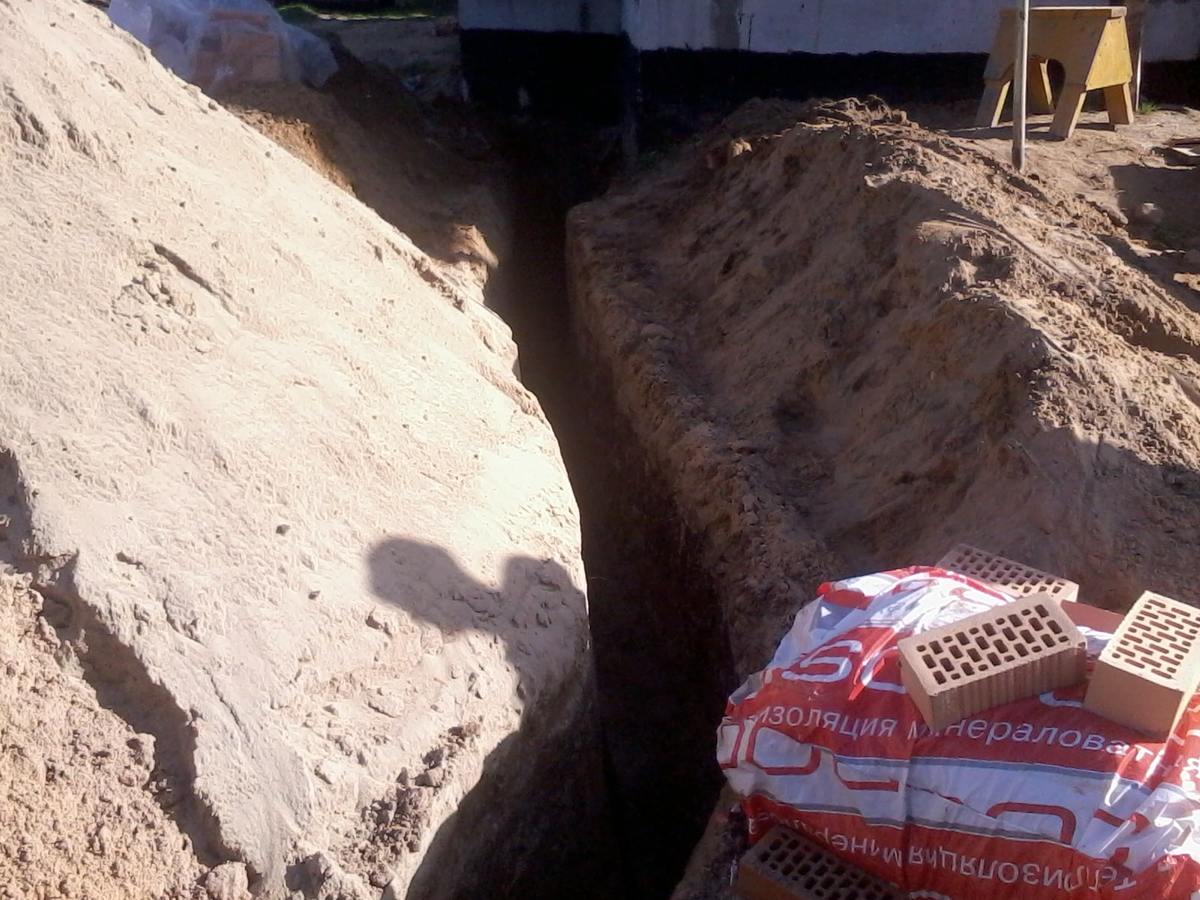

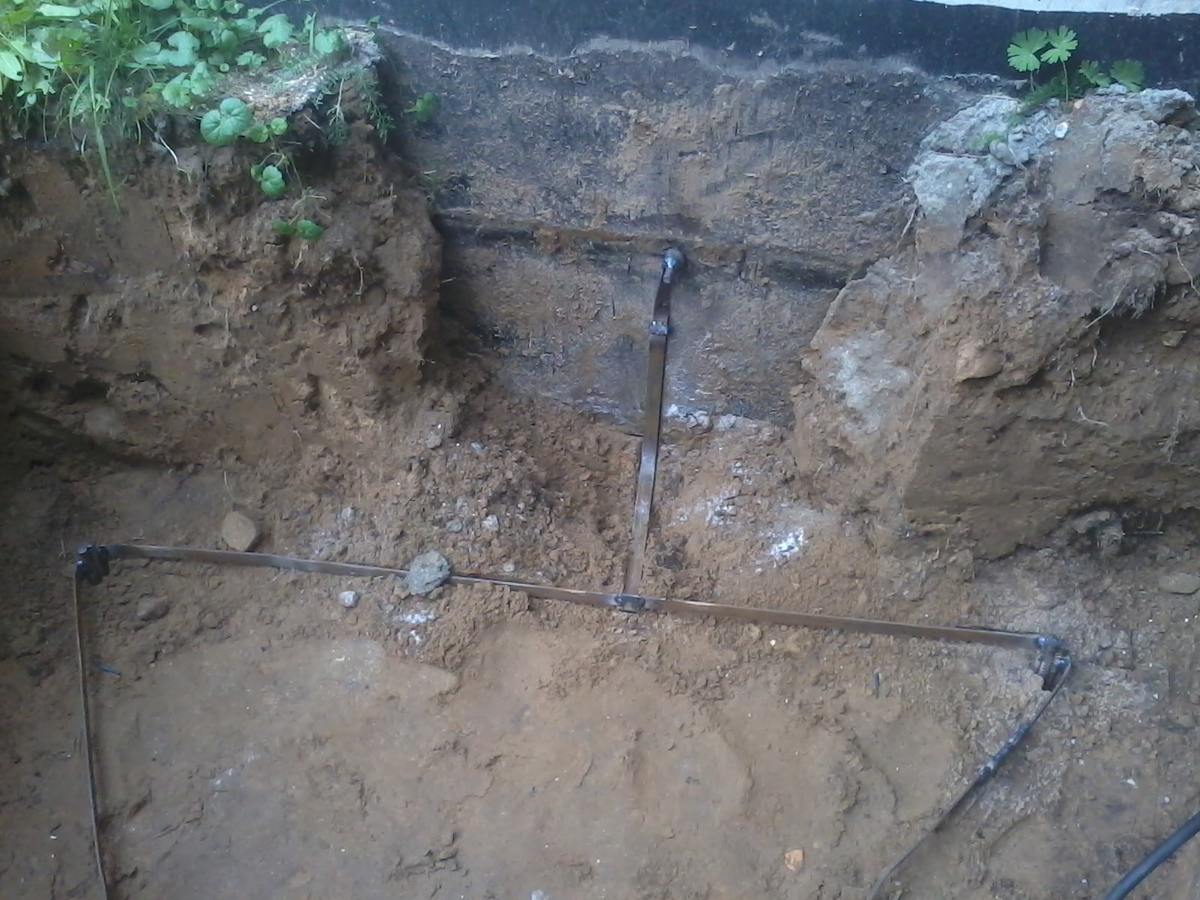

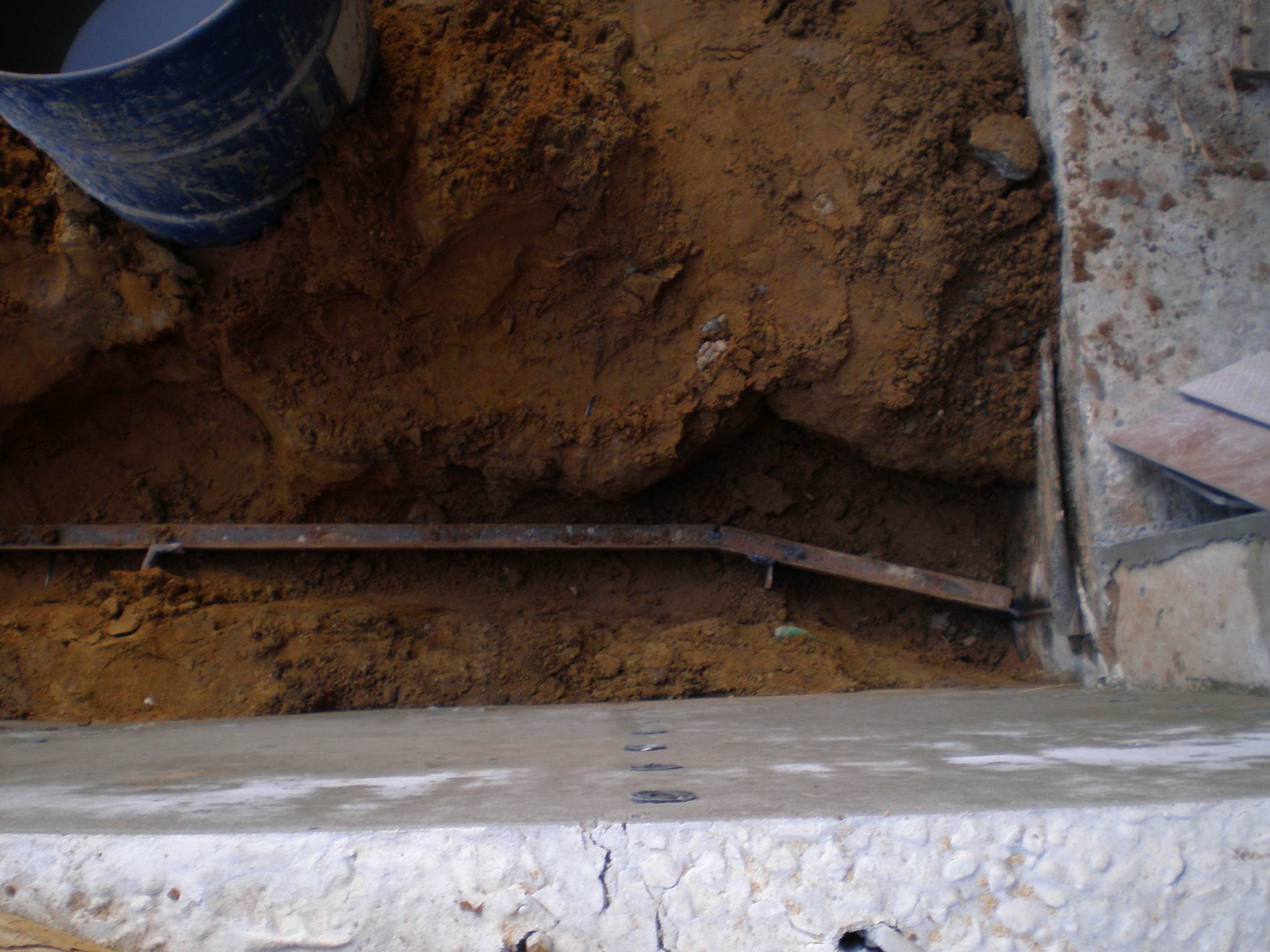

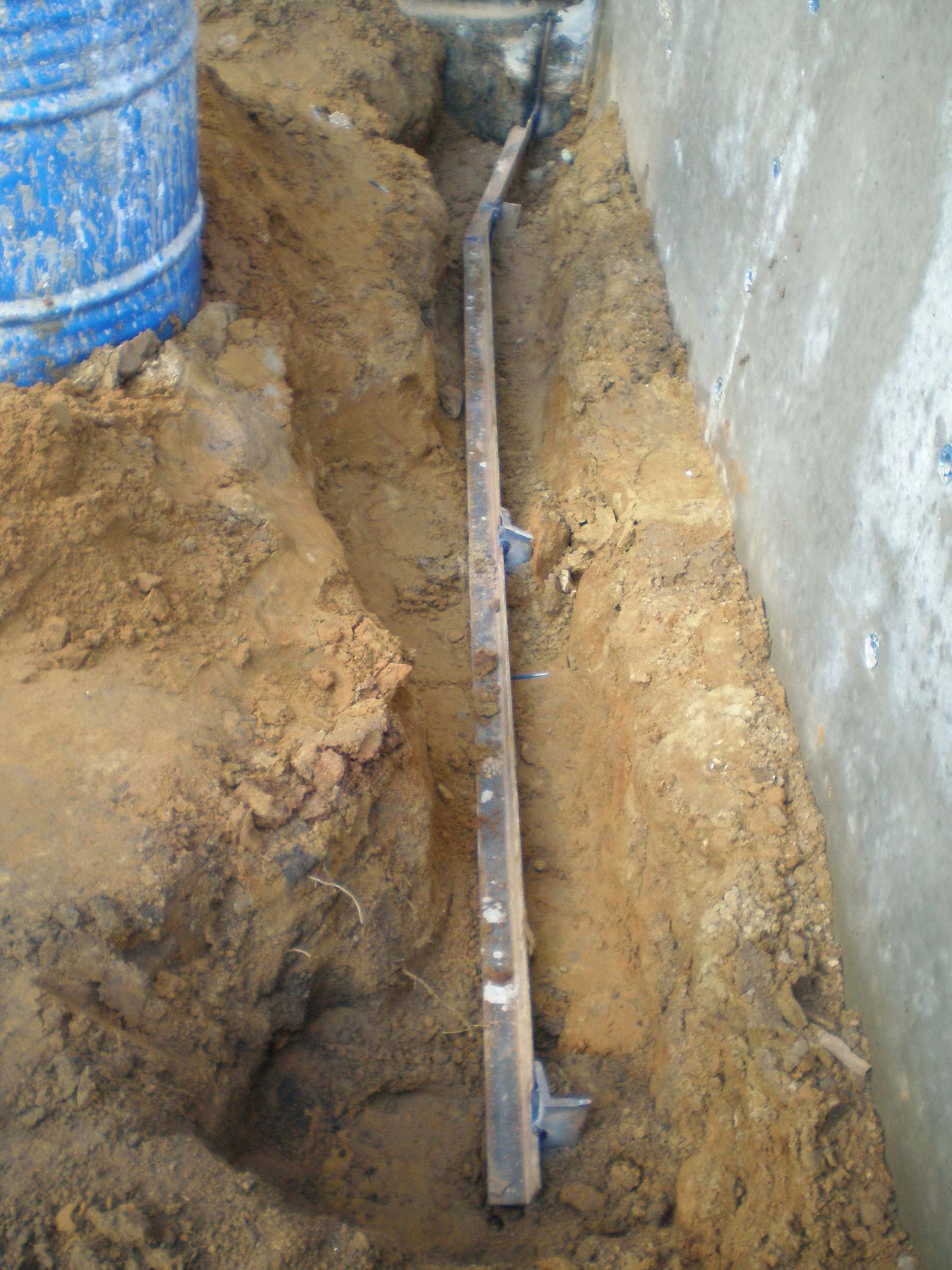

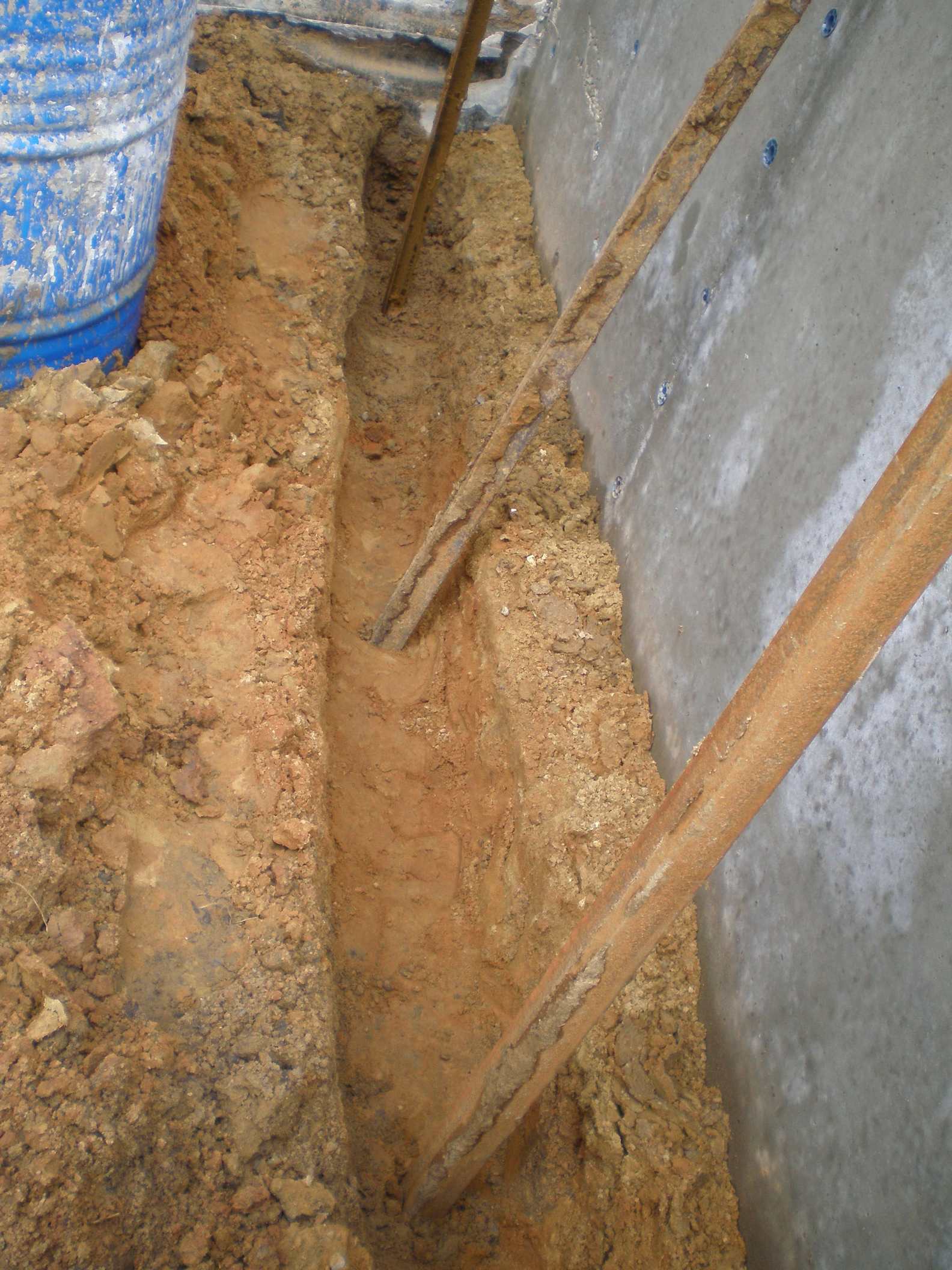

Фотографии  заземления в частном доме



Принцип действия системы основан на элементарных законах физики, которые говорят, что электрический ток всегда движется в сторону наименьшего сопротивления.
При повреждении изоляции прибора ток выходит (замыкается) на корпус. Такая ситуация чревата сбоями в функционировании и поломкой, не говоря об опасности для человека получить чувствительный разряд, случайно дотронувшись рукой до поверхности.

Среди различных возможностей сделать жилье безопасным, особое место занимает заземление в частном доме: схема электросети любого современного дома не будет утверждена, если в ней не будет предусмотрено подключения к заземляющему контуру.

Проводить заземление в частном доме требуется при выполнении монтажа новой или реконструкции старой электропроводки, чтобы создать все условия для электробезопасности. Проведение монтажа заземления не составит особых затруднений в частном доме, по сравнению с проведением монтажа заземления в многоэтажных домах.

В частном доме контур заземления состоит из вертикальных заземлителей, вбитых в почву и соединяющихся между собой горизонтальными заземлителями, а также заземляющего проводника, соединяющего с электрощитом контур заземления.

Естественное заземление в частном доме

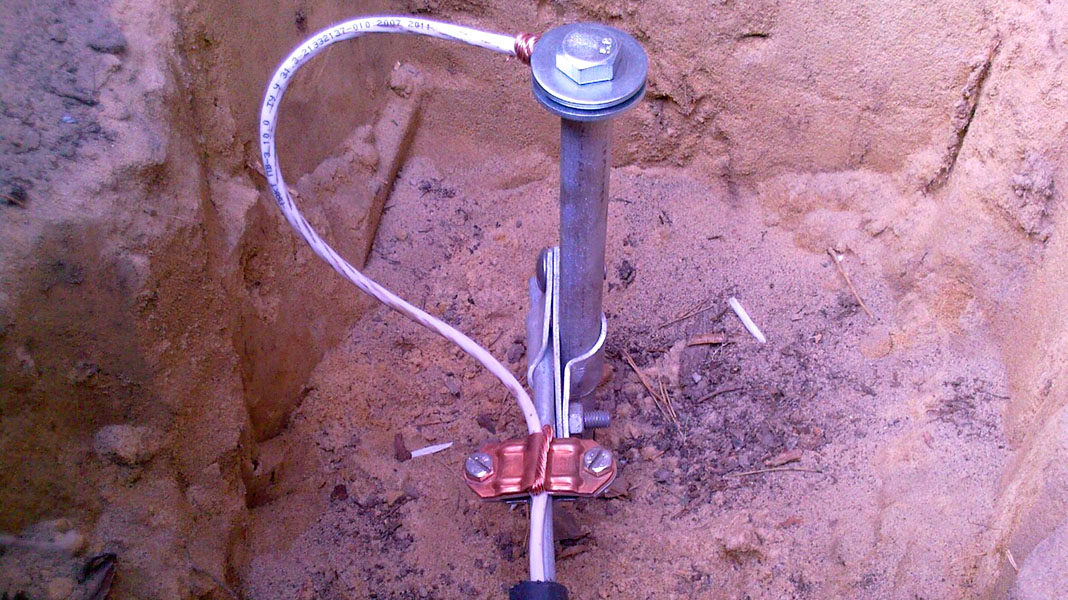

Контур заземления

Естественными заземлителями в частном доме могут служить любые металлические конструкции, имеющие контакт с землей, например металлические трубы подземного водопровода, металлические (кроме алюминиевых) оболочки бронированных кабелей проложенных в земле, железобетонные конструкции фундамента.

Естественное заземление в частном доме не делают специально, а применяют то, что есть под рукой. Для того чтобы использоваться металлические конструкции в роли заземлителей, они должны полностью соответствовать требованиям, предъявляемым правилами для электроустановок.

Естественное заземление в частном доме можно сочетать с искусственным. Такая схема применяется, когда требуется отвести большие токи. Искусственный заземлитель будет направлять ток к естественному, по которому он уйдет в грунт.

Естественные контуры в заземлении в частном доме применяются достаточно часто без искусственных, сами по себе. Благодаря такому подходу обеспечивается не только безопасная работа, но и происходит значительная экономия материалов, расходуемых на обустройство заземляющего контура.

Подключение в электрощите при наличии контура заземления в частном доме.

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома. Сделать это можно двумя способами:

  1. переделать систему TN-C на систему заземления TN-C-S;
  2. произвести подключение дома к контуру заземления по системе ТТ.

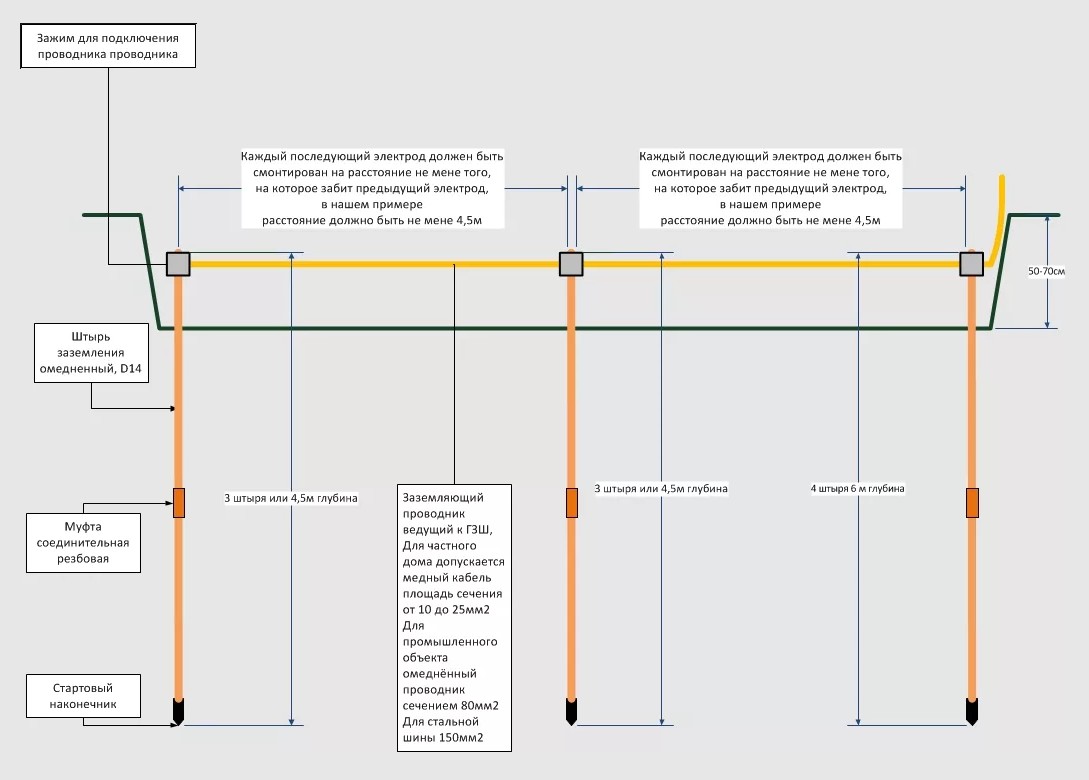

Схема заземления

Защитное и рабочее заземления в частном доме

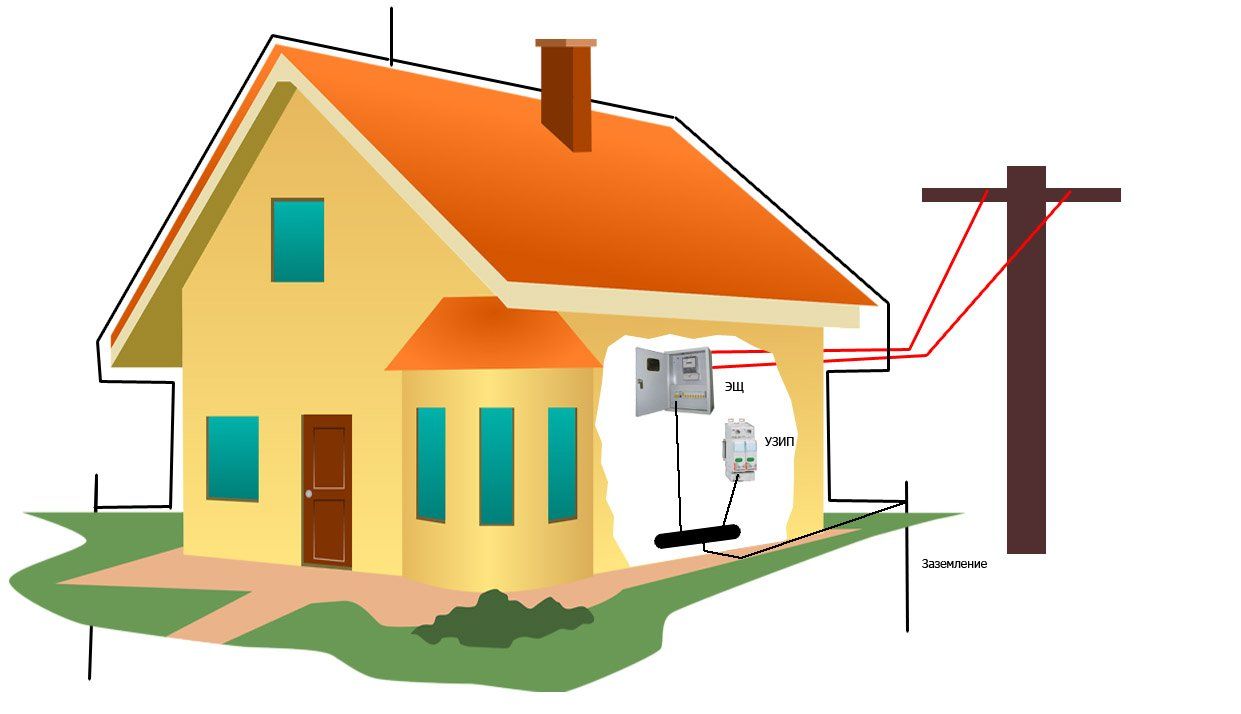

Заземление

Защитное заземление в частном доме спасает людей от электрошока, а включенную в сеть аппаратуру от выхода из строя при пробое какого-либо электроприбора на корпус. При наличии молниеотвода – также при ударе молнии. Рабочее заземление в частном доме при электрическом ЧП выполняет роль защитного, но оно же обеспечивает нормальную работу электрооборудования. Постоянное рабочее заземление в частном доме применяется только в промышленном оборудовании. Для бытовой техники считается достаточным заземление через евророзетку. Но в реальных условиях кое-что из бытовой техники полезно все же заземлить наглухо: Стиральную машину. У нее большая собственная электрическая емкость, и во влажном помещении вполне исправная машина, даже включенная в надежно заземленную евророзетку, может безвредно, но ощутимо «щипаться». Микроволновая печь. В ней, как известно, работает источник СВЧ – магнетрон большой мощности. При плохом контакте в розетке микроволновка может «сифонить» на опасном для здоровья уровне. На многих микроволновках сзади можно увидеть винтовую клемму под отдельный заземлитель, причем инструкция об этом стыдливо умалчивает: наличие такой клеммы переводит устройство из разряда бытовой техники в промышленное оборудование. А так – ну, это такой декоративный элемент. Электродуховка и индукционная плита (варочная поверхность). Внутренняя проводка в них работает в тяжелых условиях, мощность же велика, так что высока и вероятность пробоя. Настольный компьютер. Его импульсный блок питания (ИБП) компактности ради устроен так, что нормальную рабочую утечку дает побольше стиралки. От таких плавающих потенциалов на корпусе и производительность снижается, и «глюков» добавляется, и скорость интернета падает. Наглухо заземлить компьютер можно за любой крепежный винт сзади.
